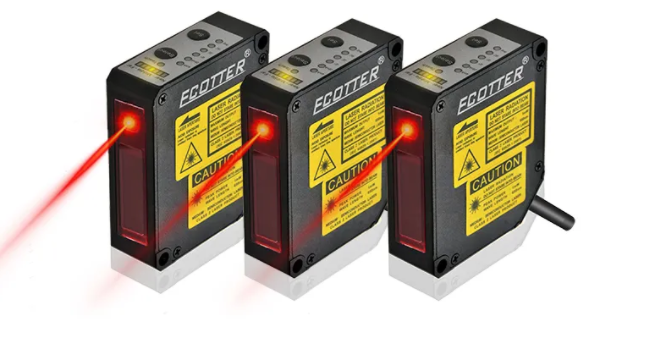

今天介紹ECOTTER激光位移傳感器的通訊功能

ECOTTER的激光位移有兩種通訊協議，422通訊協議和485通訊協議，今天我們就著重介紹一下485通訊協議。

使用竄口助手調試

1、準備485轉USB轉接線，24VDC直流電源，給傳感器供電，按說明書把傳感器通訊線（綠黃）接到485轉USB線上，再接入電腦USB口；

2、打開串口調試助手，選擇正確的COM口及波特率，波特率默認9600。點擊 “打開”

3、查詢編號

查詢指令表，在對話框輸入“SERIALNO”，轉為十六進制字符串，在其前后分別加上02和03，再點擊發送，就可查詢產品編號。

修改編號

查詢指令表，在對話框輸入“SERIALNO 1”（以編號1為例），轉為十六進制字符串，在其前后分別加上02和03，再點擊發送，就修改成功。

4、給傳感器發指令，參考說明書上指令表注意在發送指令之前需要查詢產品編號(以255為例)
若需要給傳感器發測量指令 “MEASURE”，需要把 MEASURE加上編號為“MEASURE 255” 轉成十六進制字符串，再在字符串前加 02 ，字符串后加 03，操作如下①發送區設置 “按十六進制發送” 選框取消打勾；
②在輸入框輸入 MEASURE，并且加上產品編號，“MEASURE 255”；
③發送區設置 “按十六進制發送” 選框打勾，MEASURE 會自動轉換成十六進制 4D 45 41 53 55 52 45 20 32 35 35；

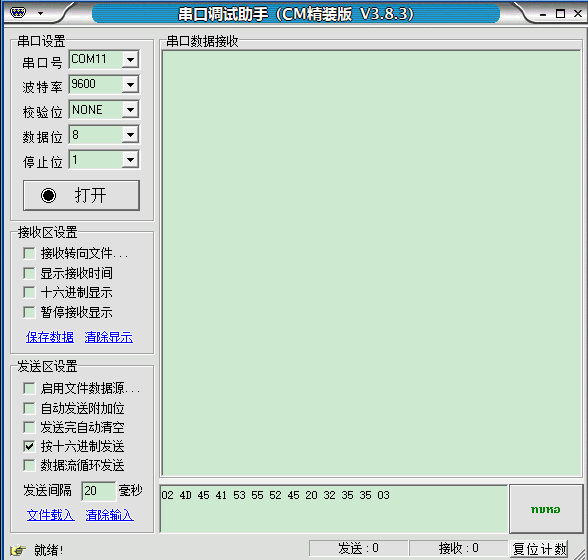

④在需要發送的字符串前加 02，字符串后加 03，字符串成為 02 4D 45 41 53 55 52 45 20 32 35 35 03；
⑤發送指令
⑥串口數據接收返回當前測量值

注意事項：在使用ECOTTER的激光位移接和工控機進行通訊時，需要使用帶光電隔離的RS232轉RS485模塊，避免燒壞激光位移串口芯片，甚至燒壞主芯片
